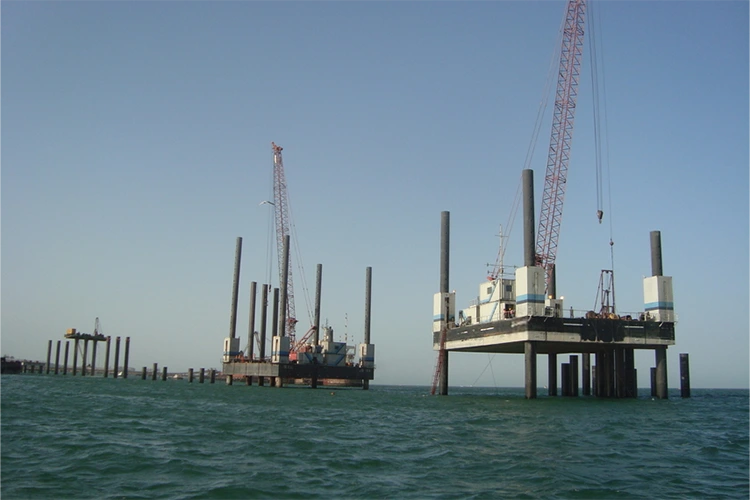

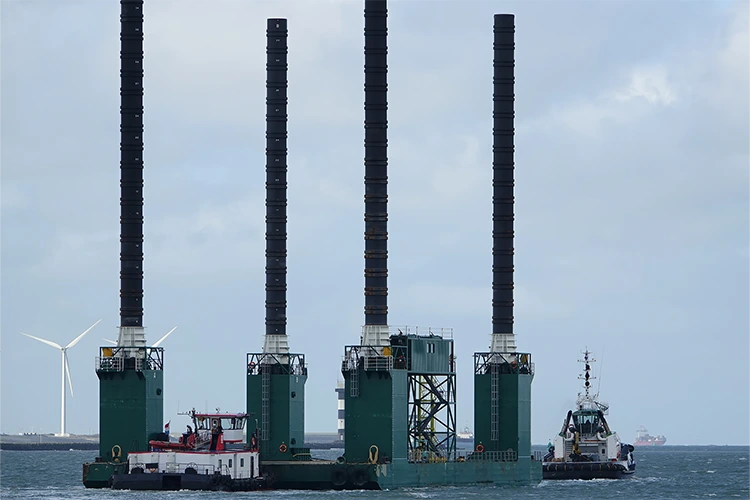

জ্যাক আপ উইন্ড ফার্ম ইনস্টলেশন প্ল্যাটফর্ম

বিশ্বব্যাপী সামুদ্রিক ঠিকাদারদের একটি বিশ্বস্ত চীন সরবরাহকারী হিসাবে, HAIDING SHIPYARD তরঙ্গ কর্মের বিরুদ্ধে ভারী টারবাইন প্রান্তিককরণ রক্ষা করার জন্য জ্যাক আপ উইন্ড ফার্ম ইনস্টলেশন প্ল্যাটফর্ম ডিজাইন করেছে। একটি 800t ডুয়াল-উইঞ্চ ক্রেন (±0.1m সিঙ্ক) একটি CCSB স্টিলের হুলে ±0.05° অটো-লেভেলিং হাইড্রলিক্সের সাথে কাজ করে যাতে ডেকের দোলা রোধ করা যায়।

কেন অফশোর উইন্ড ডেভেলপাররা ভাসমান ক্রেন থেকে দূরে সরে যাচ্ছে?

অফশোর বায়ু শিল্প একটি ব্যয়বহুল পাঠ শিখেছে: ভাসমান ক্রেন জাহাজ, যদিও জলের গভীরতায় নমনীয়, মৌলিকভাবে তরঙ্গ-প্ররোচিত গতি দ্বারা সীমাবদ্ধ। ফুলে ওঠা একটি ভাসমান ক্রেন টাওয়ার-টু-নেসেল মিলনের জন্য প্রয়োজনীয় মিলিমিটার-স্তরের সারিবদ্ধতা অর্জন করতে পারে না। প্রতিটি তরঙ্গ-প্ররোচিত বিচ্যুতি ইনস্টলেশন প্রক্রিয়াতে সময়, ঝুঁকি এবং খরচ যোগ করে।

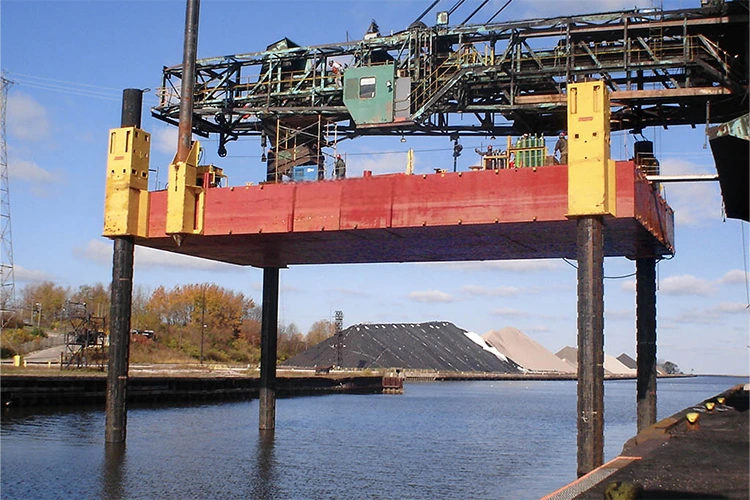

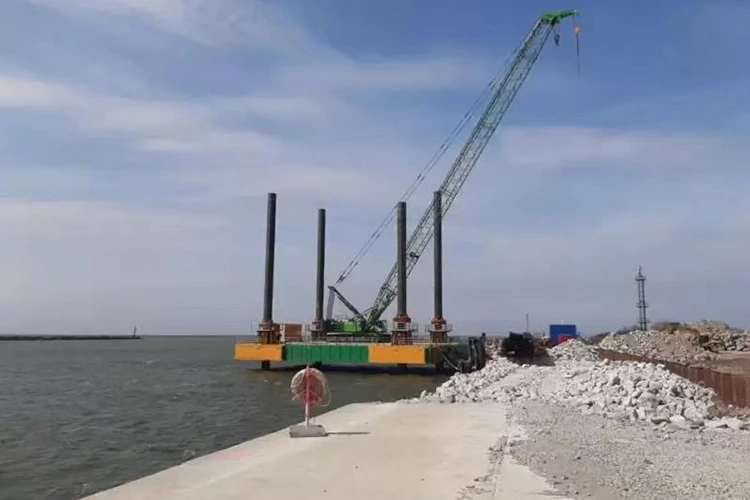

আমাদের জ্যাক আপ উইন্ড ফার্ম ইন্সটলেশন প্ল্যাটফর্ম এই পরিবর্তনশীলটিকে সম্পূর্ণরূপে দূর করে। স্পুড পায়ে জলের পৃষ্ঠের উপরে হুল উত্থাপন করার মাধ্যমে - একটি বৈশিষ্ট্য যা এই জাহাজগুলিকে তাদের বিকল্প নাম দেয় - প্ল্যাটফর্মটি একটি চলমান জাহাজ থেকে একটি স্থির, স্থিতিশীল কাজের প্ল্যাটফর্মে রূপান্তরিত হয়। এই স্থায়িত্ব কোনো বিলাসিতা নয়; এটি 16MW টারবাইন ইনস্টল করার জন্য একটি পূর্বশর্ত যেখানে একা ন্যাসেলের ওজন 600 টন এর উপরে এবং এটি অবশ্যই 1 মিমি এর নিচে সমঅক্ষীয়তার বিচ্যুতি সহ একটি টাওয়ারের উপর ডক করতে হবে।

এই প্ল্যাটফর্মে একটি একক টারবাইন ইনস্টলেশন চক্র হল ≤72 ঘন্টা, প্রথাগত ভাসমান ক্রেন অপারেশনগুলির তুলনায় 40% দক্ষতা লাভ। একটি 50-টারবাইন উইন্ড ফার্মে, যা কয়েক সপ্তাহ সংরক্ষণ করা জাহাজের সময় এবং লক্ষ লক্ষ কম চার্টার খরচে অনুবাদ করে।

800-টন ক্রেন ইন্টিগ্রেশন: টারবাইনের পরবর্তী প্রজন্মের জন্য নির্মিত

প্ল্যাটফর্মের মূল উত্তোলন সম্পদ হল একটি পূর্ণ-হাইড্রলিক 360° স্লিউইং ক্রেন যার সর্বোচ্চ রেট করা ক্ষমতা 800 টন একটি 45-মিটার কাজের ব্যাসার্ধে। প্রধান হুক ≥120 মিটারের একটি উত্তোলন উচ্চতা প্রদান করে, সহকারী হুক ≥150 মিটারে পৌঁছায়—16MW টারবাইন নেসেলস (ওজন ≤600 টন) এবং 70-মিটার টাওয়ার সেকশন (একক-বিভাগের ওজন ≤30 টন) এর জন্য পর্যাপ্ত ছাড়পত্র।

কি এই ক্রেন স্ট্যান্ডার্ড অফশোর ক্রেন থেকে আলাদা করে তোলে?

• ডুয়াল-উইঞ্চ সিঙ্ক্রোনাস নিয়ন্ত্রণ±0.1m সিঙ্ক্রোনাইজেশন নির্ভুলতা নিশ্চিত করে যে অসমমিতিক লোড তোলার সময়—যেমন মাধ্যাকর্ষণ কেন্দ্রের অফসেট সহ একটি ন্যাসেল—উভয় উইঞ্চ নিখুঁত একত্রে স্পুল করে, লোড সুইং প্রতিরোধ করে যা টাওয়ারের ক্ষতি করতে পারে বা কর্মীদের নিরাপত্তার সঙ্গে আপস করতে পারে।

• উইন্ড টারবাইন-নির্দিষ্ট স্প্রেডারবিভিন্ন ন্যাসেল এবং টাওয়ার স্পেসিফিকেশনের সাথে খাপ খাইয়ে নেয়, যখন হাইড্রোলিক জ্যাকিং ডিভাইসগুলি চূড়ান্ত ডকিং সারিবদ্ধকরণের জন্য ±0.05m সমন্বয় নির্ভুলতা প্রদান করে।

• লেজার লেভেলিং ইন্টারফেসপাইল ফাউন্ডেশনের উপরের অনুভূমিক ত্রুটি ≤0.1° নিশ্চিত করতে প্ল্যাটফর্মের লেভেলিং সিস্টেমের সাথে কাজ করুন, টারবাইন মাউন্ট করার সময় ব্যয়বহুল পুনর্নির্মাণের প্রয়োজনীয়তা দূর করে।

ক্রেন একটি বার্জ উপর bolted একটি আফটারথট নয়; এটি প্ল্যাটফর্মের স্ট্রাকচারাল ডিজাইনের সাথে সম্পূর্ণরূপে একত্রিত করা হয়েছে, ≥150kN/㎡ ডেক লোড এবং স্ট্রেস মনিটরিং পয়েন্ট (CCSB স্টিল প্লেট স্ট্রেস ≤200MPa) এর জন্য ইঞ্জিনিয়ার করা ক্রেন বেস এরিয়া সহ ভারী লিফটের সময় কাঠামোগত অখণ্ডতার উপর রিয়েল-টাইম ডেটা প্রদান করে।

যখন প্ল্যাটফর্মটি স্তরে থাকতে পারে না তখন কী ঘটে?

এই প্রশ্নটি প্রকল্প পরিচালকদের রাত জেগে রাখে। একটি প্ল্যাটফর্ম যা 600-টন ন্যাসেল লিফটের সময় অফ-লেভেল ড্রিফট করে একটি ক্যাসকেডিং ব্যর্থতার ঝুঁকি তৈরি করে: ক্রেনের লোড ব্যাসার্ধ পরিবর্তন হয়, টাওয়ারটি আঘাত হতে পারে এবং পুরো লিফটটি বাতিল হয়ে যেতে পারে, ব্যয়বহুল জাহাজের সময় নষ্ট করে।

জ্যাক আপ উইন্ড ফার্ম ইনস্টলেশন প্ল্যাটফর্ম একটি জিপিএস + বেইডো ডুয়াল পজিশনিং সিস্টেম (পজিশনিং নির্ভুলতা ≤0.5 মি) এর সাথে যুক্ত একটি তিন-অক্ষ প্রবণতা সেন্সর (নির্ভুলতা ±0.02°) দিয়ে এটিকে সম্বোধন করে। প্রতিটি উত্তোলনের আগে, প্ল্যাটফর্ম স্বয়ংক্রিয়ভাবে ±0.05° এর মধ্যে নিজেকে সমতল করে। উত্তোলনের সময়, সিস্টেমটি বাতাস এবং তরঙ্গ ক্রিয়া (ক্ষতিপূরণ গতি ≤0.1m/মিনিট) দ্বারা সৃষ্ট যে কোনও প্ল্যাটফর্মের কাত হওয়ার জন্য ক্রমাগত ক্ষতিপূরণ দেয়, নিশ্চিত করে যে প্রধান ইঞ্জিন উত্তোলন পজিশনিং বিচ্যুতি ≤0.5m থাকে।

গতিশীল লোড পর্যবেক্ষণ নিরাপত্তার একটি অতিরিক্ত স্তর প্রদান করে। উচ্চ-নির্ভুলতা লোড সেন্সর (নির্ভুলতা ±1%) এবং ঘূর্ণন সঁচারক বল রিয়েল টাইমে ওজন এবং টর্ক উত্তোলন নিরীক্ষণ। সিস্টেম স্বয়ংক্রিয়ভাবে অ্যালার্ম করে যখন লোডগুলি রেটেড ক্ষমতার 90% এর কাছাকাছি আসে এবং রেট করা মান অতিক্রম করলে জোরপূর্বক অপারেশন বন্ধ করে দেয়। এটি একটি তাত্ত্বিক নিরাপত্তা বৈশিষ্ট্য নয় - এটি একটি হার্ড-ওয়্যার্ড ফেইলসেফ যা অফশোর অপারেশনগুলিতে অগণিত ওভারলোডিং ঘটনাকে প্রতিরোধ করেছে৷

ফ্যাক্টরি ফ্লোর থেকে উইন্ড ফার্ম পর্যন্ত: মডুলার ট্রান্সপোর্ট অ্যাডভান্টেজ

অফশোর উইন্ডে সবচেয়ে উপেক্ষিত চ্যালেঞ্জগুলির মধ্যে একটি হল ইনস্টলেশন নয় - এটি প্রথম স্থানে সাইটে ইনস্টলেশন প্ল্যাটফর্ম পাচ্ছে। ঐতিহ্যবাহী উইন্ড টারবাইন ইনস্টলেশন ভেসেল (WTIVs) হল বিশাল, একক-টুকরো হুল যার নির্মাণ ও রক্ষণাবেক্ষণের জন্য গভীর-জলের বন্দর এবং বিশেষ শুকনো ডক প্রয়োজন।

এই জ্যাক আপ উইন্ড ফার্ম ইনস্টলেশন প্ল্যাটফর্ম একটি ভিন্ন পদ্ধতি গ্রহণ করে। কাঠামোটি 7 থেকে 9 ভাগে বিভক্ত (প্রধান প্ল্যাটফর্ম, স্পুড লেগ সেকশন, ক্রেন মডিউল), প্রতিটি সেকশন CCSB স্টিল প্লেট থেকে ঢালাই করা হয় এবং যার ওজন 150 টনের বেশি নয়। এই মডুলার নকশা সক্ষম করে:

• সড়ক ও রেল পরিবহন: বিভাগগুলিকে ট্রাক বা রেলিং করা যেতে পারে অভ্যন্তরীণ সমাবেশ পয়েন্টে, উত্পাদনের সময় গভীর-জলের বন্দর অ্যাক্সেসের প্রয়োজনীয়তা দূর করে।

• গ্লোবাল শিপিং: বিভাগগুলি আধা-নিমজ্জিত জাহাজ এবং সমুদ্রগামী বার্জের মাধ্যমে বিশ্বব্যাপী প্রকল্প সাইটগুলিতে পরিবহণ করা হয়।

• অন-সাইট সমাবেশ: ফ্ল্যাঞ্জ এবং প্রেস্ট্রেস বোল্ট সামুদ্রিক ভাসমান ক্রেন ব্যবহার করে 12 থেকে 18 দিনের মধ্যে সমাবেশ সম্পূর্ণ করে - ঐতিহ্যগত WTIV-এর স্থাপনা চক্রের তুলনায় 30% দ্রুত।

প্রতিষ্ঠিত অফশোর অবকাঠামো ব্যতীত দূরবর্তী অবস্থান বা অঞ্চলে প্রকল্পগুলির জন্য, এই মডুলার পদ্ধতিটি একবার যা একটি লজিস্টিক্যাল দুঃস্বপ্ন ছিল তা একটি পরিচালনাযোগ্য, অনুমানযোগ্য প্রক্রিয়াতে রূপান্তরিত করে।

প্রতিরোধের জন্য নির্মিত: CCSB ইস্পাত এবং গভীর-সমুদ্রের স্থায়িত্ব

জ্যাক আপ উইন্ড ফার্ম ইনস্টলেশন প্ল্যাটফর্মের মূল কাঠামোটি CCSB সামুদ্রিক ইস্পাত প্লেট থেকে তৈরি করা হয়েছে, এটি অফশোর অ্যাপ্লিকেশনের জন্য চায়না ক্লাসিফিকেশন সোসাইটি (CCS) দ্বারা প্রত্যয়িত একটি উপাদান। ≥235MPa এর ফলন শক্তি এবং 400-520MPa এর প্রসার্য শক্তি সহ, CCSB ইস্পাত প্রভাব প্রতিরোধের জন্য নমনীয়তা বজায় রেখে ভারী-লিফট অপারেশনের জন্য প্রয়োজনীয় কাঠামোগত দৃঢ়তা প্রদান করে।

বিস্তারিত প্রযুক্তিগত পরামিতি

কোথায় এই প্ল্যাটফর্ম ফলাফল প্রদান করে?

ফাউন্ডেশন লেভেলিং এবং গ্রাউটিং

পাইল ড্রাইভিং করার পরে, প্ল্যাটফর্মের লেভেলিং সিস্টেম ফাউন্ডেশনকে ±0.1° ত্রুটির মধ্যে সামঞ্জস্য করে। CCSB ডেক স্টিল প্লেটের স্থিতিশীল লোড-ভারিং ক্ষমতা 200-টন গ্রাউটিং সরঞ্জামকে বর্ধিত ক্রিয়াকলাপের জন্য সমর্থন করে, ভিত্তি শক্তি ডিজাইনের বৈশিষ্ট্যগুলি পূরণ করে তা নিশ্চিত করে।

16MW Nacelle ইনস্টলেশন

80-100 মিটার জলের গভীরতা সহ দক্ষিণ চীন সাগরের বায়ু খামারগুলিতে, প্ল্যাটফর্মটি 550-600 টন ওজনের 16 মেগাওয়াট টারবাইন নেসেলগুলিকে উত্তোলন করে। প্রধান হুকের ≥120m উত্তোলন উচ্চতা, হাইড্রোলিক জ্যাকিং ডিভাইসের সাথে মিলিত (অ্যাডজাস্টমেন্ট অ্যাকুরেসি ±0.05m), সুনির্দিষ্ট ন্যাসেল-টু-টাওয়ার ডকিং সক্ষম করে। একক ন্যাসেল ইনস্টলেশন চক্র: ≤36 ঘন্টা—ভাসমান ক্রেন জাহাজের চেয়ে 40% বেশি দক্ষ।

অফশোর উইন্ড অপারেশন এবং রক্ষণাবেক্ষণ সহায়তা

জ্যাক আপ উইন্ড ফার্ম ইনস্টলেশন প্ল্যাটফর্ম একটি অস্থায়ী অফশোর উইন্ড O&M বেস হিসাবে কাজ করে, রক্ষণাবেক্ষণের ভোগ্য সামগ্রী (তৈলাক্তকরণ তেল, সরঞ্জাম) এবং প্রতিদিনের সরবরাহ সংরক্ষণ করে। ক্রেন পৃথক টারবাইন প্ল্যাটফর্মে সামগ্রী স্থানান্তর করে, রক্ষণাবেক্ষণ জাহাজ ভ্রমণের সংখ্যা হ্রাস করে এবং O&M দক্ষতা উন্নত করে- বিশেষ করে দূরবর্তী গভীর-সমুদ্র বায়ু খামারের জন্য মূল্যবান।

কাস্টমাইজেশন এবং মূল্য সংযোজন পরিষেবা

প্যারামিটার এবং ফাংশন কাস্টমাইজেশন

উইন্ড ফার্মের জলের গভীরতার উপর ভিত্তি করে স্পুড লেগ দৈর্ঘ্য (150 মিটার পর্যন্ত) এবং ক্রেন কনফিগারেশন সামঞ্জস্য করুন (যেমন, 20 মেগাওয়াট টারবাইনের জন্য 1,000-টন ক্লাস ক্রেনে আপগ্রেড করুন)

মেরু অঞ্চলের জন্য: CCSB স্টিল প্লেটকে 70mm পর্যন্ত পুরু করুন, নিরোধক স্তর যোগ করুন, -30℃ শুরু করার ক্ষমতার জন্য হাইড্রোলিক সিস্টেম আপগ্রেড করুন

উচ্চ-তাপমাত্রা, উচ্চ-আর্দ্রতা অঞ্চলের জন্য: গ্রাফিন স্তর সংযোজন সহ অ্যান্টি-জারা আবরণ অপ্টিমাইজ করুন

মূল্য সংযোজন সেবা

CCSB ইস্পাত প্লেট উপাদান সার্টিফিকেশন (CCS সামুদ্রিক ইস্পাত স্পেসিফিকেশনের সাথে সঙ্গতিপূর্ণ)

প্ল্যাটফর্ম ক্লাসিফিকেশন সার্টিফিকেশন (ABS/CCS/DNV) এবং বায়ু শক্তি ইনস্টলেশন অপারেশন পারমিট

বায়ু শক্তি ইনস্টলেশন প্রযুক্তিগত সহায়তা (উত্তোলন পরিকল্পনা নকশা, সরঞ্জাম ডকিং সিমুলেশন)

বায়ু শক্তি বিকাশকারীদের সাথে অংশীদারিত্বে সমন্বিত "প্ল্যাটফর্ম + ইনস্টলেশন + O&M" পরিষেবা

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

প্রশ্ন: সর্বোচ্চ বাতাসের গতি এবং সমুদ্রের অবস্থা কী যেখানে প্ল্যাটফর্মটি নিরাপদে কাজ করতে পারে?

উত্তর: প্ল্যাটফর্মটি গ্রেড 12 পর্যন্ত বায়ু প্রতিরোধের জন্য ডিজাইন করা হয়েছে যখন বায়ুরোধী লকিং মোডে ক্রেনের সাথে উত্থাপিত অবস্থানে থাকে। যাইহোক, অফশোর উইন্ড টারবাইন ইনস্টলেশন বর্তমানে সৌম্য আবহাওয়ায় পরিচালিত হয় কারণ সেট-ডাউন পর্বের সময় সমুদ্রতলের সাথে জ্যাক-আপ পায়ের প্রভাবের ঝুঁকি রয়েছে। নির্দিষ্ট প্রকল্পের জন্য, আমরা সমুদ্রতলের অবস্থা এবং ঝড়ের ধরণগুলির উপর ভিত্তি করে অপারেশনাল আবহাওয়ার সীমা নির্ধারণের জন্য DNV এবং ISO 19905-1 মান অনুসরণ করে সাইট-নির্দিষ্ট মূল্যায়ন পরিচালনা করি।

প্রশ্ন: প্রকল্প সাইটের গভীর-জলের বন্দর অ্যাক্সেস না থাকলে কীভাবে প্ল্যাটফর্মটি পরিবহন করা হয়?

উত্তর: জ্যাক আপ উইন্ড ফার্ম ইনস্টলেশন প্ল্যাটফর্ম 7-9টি বিভাগে বিভক্ত করা হয়েছে যার সর্বোচ্চ একক-বিভাগ ওজন ≤150 টন। বিভাগগুলি সড়ক (ট্রাক), রেল (ট্রেন), বা সমুদ্র (আধা-নিমজ্জিত জাহাজ এবং সমুদ্রগামী বার্জ) দ্বারা পরিবহণ করা যেতে পারে। ফ্ল্যাঞ্জ এবং প্রেস্ট্রেস বোল্ট ব্যবহার করে অন-সাইট সমাবেশে 12-18 দিন সময় লাগে। এই মডুলার পদ্ধতিটি উত্পাদনের সময় গভীর-জলের বন্দর অ্যাক্সেসের প্রয়োজনীয়তা দূর করে এবং বিশ্বব্যাপী কার্যত যে কোনও উপকূলীয় প্রকল্প সাইটে ডেলিভারি সক্ষম করে।

প্রশ্ন: গভীর সমুদ্রের পরিবেশে স্পুড পায়ের জন্য কী রক্ষণাবেক্ষণের প্রয়োজন?

উত্তর: স্পাড লেগ র্যাকটি নিভিয়ে দেওয়া এবং টেম্পারড CCSB স্টিল প্লেট কঠোরতা ≥200HB, যা গভীর সমুদ্রের পরিবেশে 25 বছরের পরিষেবা জীবন প্রদান করে। বার্ষিক রক্ষণাবেক্ষণ খরচ ঐতিহ্যগত ইনস্টলেশন জাহাজের তুলনায় 25% কম। পানির নিচের কাঠামোটি গভীর-সমুদ্রের ভারী অ্যান্টি-জারোশন আবরণ প্লাস ক্যাথোডিক সুরক্ষা থেকে উপকৃত হয়, যা 15 বছরের জারা জীবন প্রদান করে। আমরা আমাদের পূর্ণ-জীবন-চক্র রক্ষণাবেক্ষণ প্রোগ্রামের অংশ হিসাবে ত্রৈমাসিক দূরবর্তী পরিদর্শনের সাথে বার্ষিক পরিদর্শনের সুপারিশ করি।

প্রশ্ন: প্ল্যাটফর্মটি কি 16MW এর চেয়ে বড় টারবাইনের জন্য অভিযোজিত হতে পারে?

উঃ হ্যাঁ। যদিও স্ট্যান্ডার্ড কনফিগারেশন 16MW টারবাইন সমর্থন করে (nacelle ≤600 টন, টাওয়ার সেকশন ≤300 টন), আমরা 20MW এবং বড় টারবাইনগুলিকে মিটমাট করার জন্য 1,000 টন পর্যন্ত ক্রেন আপগ্রেড অফার করি৷ প্ল্যাটফর্মের মডুলার ডিজাইন মূল হুলের কাঠামোগত পরিবর্তন ছাড়াই ক্রেন মডিউল প্রতিস্থাপনের অনুমতি দেয়। আমরা সফলভাবে নির্দিষ্ট টারবাইন প্রয়োজনীয়তা সহ ক্লায়েন্টদের জন্য কাস্টম কনফিগারেশন সরবরাহ করেছি - আপনার প্রকল্পের বৈশিষ্ট্যগুলির সাথে আমাদের প্রকৌশল দলের সাথে যোগাযোগ করুন৷
