স্ব-উন্নত প্ল্যাটফর্ম উত্তোলন

স্ব-উন্নত প্ল্যাটফর্ম উত্তোলন

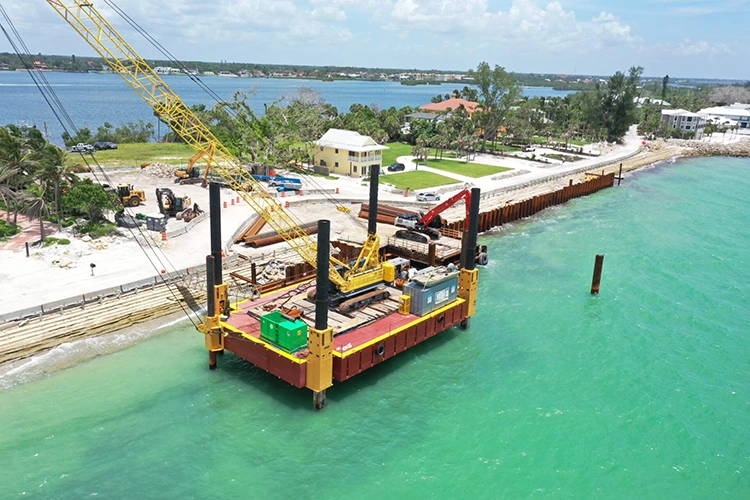

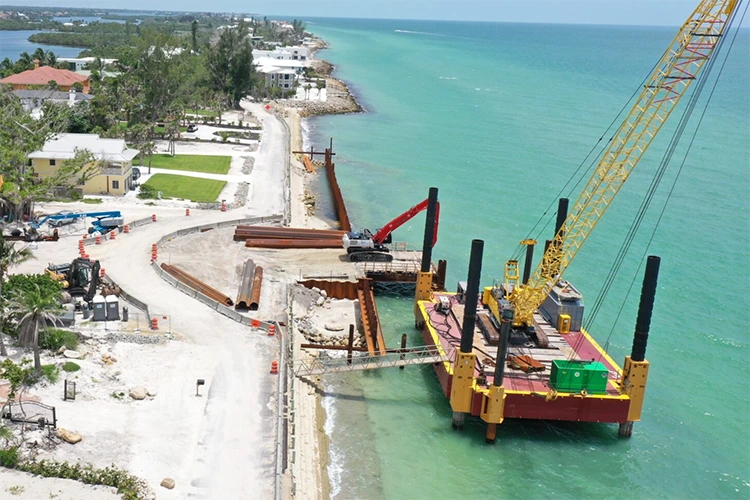

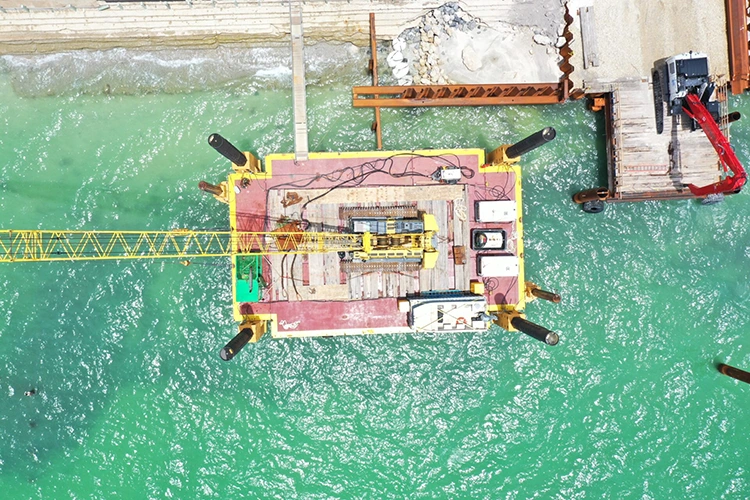

Shandong Haiding Shipbuilding Co., Ltd. হল একটি নির্ভরযোগ্য চীনের কারখানা এবং উচ্চমানের উৎপাদনে বিশেষজ্ঞ নির্মাতা। হাইডিং শিপইয়ার্ড হোস্টিং সেল্ফ-ইলিভেটিং প্ল্যাটফর্ম হল 3-100 মিটার সামুদ্রিক জলের গভীরতার জন্য ডিজাইন করা একটি বৃহৎ-টনের উত্তোলন সরঞ্জাম, যার স্পুড লেগ ডিজাইন দৈর্ঘ্য 20-120 মি এবং মোট প্ল্যাটফর্ম লোড ক্ষমতা 3000 টন। এটি একটি 800-টন ক্লাস 360° স্লিউইং ক্রেন দিয়ে সজ্জিত, চারটি কাজের উপর ফোকাস করে: অফশোর প্ল্যাটফর্মের উপাদান উত্তোলন, উইন্ড টারবাইন প্রধান ইঞ্জিন ইনস্টলেশন, ডুবে যাওয়া জাহাজ উদ্ধার এবং বড় সরঞ্জাম স্থানান্তর। সামুদ্রিক উত্তোলনের ব্যথার পয়েন্টগুলি যেমন "বড় লোডের চাহিদা, কঠিন সুনির্দিষ্ট অবস্থান এবং জটিল পরিবেশে উচ্চ অপারেশন ঝুঁকি" লক্ষ্য করে এটি হাইড্রোলিক সিঙ্ক্রোনাস লিফটিং সিস্টেম (±0.1° সমতলকরণ), উচ্চ-নির্ভুল উত্তোলন পজিশনিং (±0.5 মিমি) এবং ডিপ-ভিনড্রেস (±0.1° লেভেলিং) এর মাধ্যমে অগভীর সমুদ্র থেকে গভীর সমুদ্রে স্থিতিশীল উত্তোলন ক্রিয়াকলাপ উপলব্ধি করে। 12 বায়ু প্রতিরোধের)। একক উত্তোলন দক্ষতা ঐতিহ্যবাহী ভাসমান ক্রেনের তুলনায় 40% বেশি, যা সামুদ্রিক প্রকৌশলের জন্য একটি "উচ্চ-লোড, উচ্চ-নির্ভুলতা, উচ্চ-নিরাপত্তা" উত্তোলন সমাধান প্রদান করে।

মূল সুবিধা

বড় টনেজ উত্তোলন ক্ষমতা, ভারী-শুল্ক অপারেশন অভিযোজিত

800-টন ক্লাস ক্রেন ইন্টিগ্রেশন: হাইডিং শিপইয়ার্ড হোস্টিং সেলফ-ইলিভেটিং প্ল্যাটফর্ম একটি পূর্ণ-হাইড্রলিক 360° স্লিউইং ক্রেন দিয়ে সজ্জিত (সর্বোচ্চ রেট উত্তোলন ক্ষমতা 800 টন, সর্বাধিক কাজের ব্যাসার্ধ 45 মিটার), প্রধান হুক উত্তোলনের উচ্চতা, 80 মিলিমিটারের মতো ভারী ক্যাপাসিটি। 300-টন ক্লাস অফশোর প্ল্যাটফর্ম মডিউল এবং 16MW উইন্ড টারবাইন প্রধান ইঞ্জিন। ক্রেনটি দ্বৈত উইঞ্চ সিঙ্ক্রোনাস নিয়ন্ত্রণ গ্রহণ করে, উত্তোলন গতি 0.5-2 মি/মিনিট সহ, বিভিন্ন ওজন সহ উপাদানগুলির উত্তোলনের চাহিদা পূরণ করে;

উচ্চ-শক্তির লোড-বেয়ারিং স্ট্রাকচার: হাইডিং শিপইয়ার্ড হোস্টিং সেল্ফ-ইলিভেটিং প্ল্যাটফর্মের প্ল্যাটফর্ম হল প্রধান লোড-বেয়ারিং বিমগুলি Q550 উচ্চ-শক্তির ইস্পাত (বেধ ≥50 মিমি) দিয়ে তৈরি এবং ক্রেন বেসটি প্ল্যাটফর্মের স্ট্রেস বোলের সাথে শক্তভাবে সংযুক্ত। স্থানীয়ভাবে চাঙ্গা এলাকায় একটি অভিন্ন লোড রয়েছে ≥120kN/㎡, যা উত্তোলন ক্রিয়াকলাপের সময় তাত্ক্ষণিক প্রভাব শক্তি সহ্য করতে পারে, একটি কাঠামোগত সুরক্ষা ফ্যাক্টর ≥1.8 সহ।

উচ্চ-নির্ভুলতা নিয়ন্ত্রণ, শক্তিশালী উত্তোলন স্থায়িত্ব

সম্পূর্ণ স্বয়ংক্রিয় লেভেলিং এবং পজিশনিং: হাইডিং শিপইয়ার্ড হোস্টিং সেলফ-ইলিভেটিং প্ল্যাটফর্ম একটি দ্বৈত-অক্ষ প্রবণতা সেন্সর (নির্ভুলতা ±0.05°) এবং জিপিএস+ বেইডো ডুয়াল পজিশনিং সিস্টেম (পজিশনিং নির্ভুলতা ≤1মি আগে), প্ল্যাটফর্ম স্বয়ংক্রিয়ভাবে উচ্চ স্তরের (0.0.1 মি) এরর লেভেল। উত্তোলনের সময় বায়ু এবং তরঙ্গ দ্বারা সৃষ্ট প্ল্যাটফর্ম টিল্টের জন্য রিয়েল-টাইম ক্ষতিপূরণ দেয়, উপাদান উত্তোলন পজিশনিং বিচ্যুতি ≤0.5m নিশ্চিত করে এবং উপাদান সংঘর্ষ এড়ায়;

লোড ডায়নামিক মনিটরিং: HAIDING SHIPYARD Hoisting Self-Evelating Platform এর ক্রেন একটি লোড সেন্সর (নির্ভুলতা ±1%) এবং টর্ক লিমিটার দিয়ে সজ্জিত, যা রিয়েল-টাইম উত্তোলনের ওজন এবং টর্ক নিরীক্ষণ করে। রেট করা মানের 90% এর কাছে যাওয়ার সময় এটি স্বয়ংক্রিয়ভাবে অ্যালার্ম করে এবং রেট করা মান অতিক্রম করার সময় জোর করে বন্ধ করে দেয়, ওভারলোডিংয়ের কারণে কাঠামোগত ক্ষতি প্রতিরোধ করে।

সম্পূর্ণ জলের গভীরতা অভিযোজন, জটিল পরিবেশে উচ্চ সহনশীলতা

নমনীয় স্পুড লেগ কাস্টমাইজেশন: হাইডিং শিপইয়ার্ড হোস্টিং সেল্ফ-ইলিভেটিং প্ল্যাটফর্ম 20-120 মিটার কাস্টমাইজযোগ্য দৈর্ঘ্য সহ 4টি বিভাগীয় ট্রাস স্পুড পা (ব্যাস 2.8-3.5 মি) গ্রহণ করে, 3-100 মিটার জলের গভীরতার সাথে খাপ খাইয়ে নেয়: 20-30 মিটার (20-40 মিমি ছোট) মাঝারি সমুদ্রের জন্য 40-80m মাঝারি পা (20-50m), গভীর সমুদ্রের জন্য 80-120m লম্বা পা (50-100m); স্পুড ক্যানগুলি সমুদ্রতলের নরম মাটিতে ডুবে যাওয়া রোধ করতে প্রসারণযোগ্য নকশা (সম্প্রসারণের পরে যোগাযোগের এলাকা ≥80㎡) গ্রহণ করে;

কঠোর পরিবেশ সুরক্ষা: প্ল্যাটফর্মে গ্রেড 12 বায়ু প্রতিরোধের, ≤6m তরঙ্গ প্রতিরোধের উচ্চতা এবং ≤2.5 নট বর্তমান প্রতিরোধের গতি রয়েছে। ক্রেনটি উইন্ডপ্রুফ অ্যাঙ্করিং ডিভাইস এবং রেইনপ্রুফ/ডাস্টপ্রুফ কভার (প্রটেকশন গ্রেড IP65) দিয়ে সজ্জিত, যা দক্ষিণ চীন সাগরের বর্ষাকাল এবং বোহাই বে শীতকালীন বরফের সময় কাজ করতে পারে, নিরবচ্ছিন্ন উত্তোলনের কাজগুলি নিশ্চিত করে।

মডুলার স্থাপনা, সুবিধাজনক অপারেশন এবং রক্ষণাবেক্ষণ

বিভাগীয় পরিবহন ও সমাবেশ: প্ল্যাটফর্মটি 6-8 ভাগে বিভক্ত (প্রধান প্ল্যাটফর্ম সেকশন, স্পুড লেগ সেকশন, ক্রেন সেকশন) সর্বোচ্চ একক অংশের ওজন ≤120 টন, যা আধা-নিমজ্জিত জাহাজ এবং সমুদ্রগামী বার্জ দ্বারা বিশ্ব সমুদ্র এলাকায় পরিবহন করা যেতে পারে; অন-সাইট অ্যাসেম্বলি ফ্ল্যাঞ্জ + উচ্চ-শক্তির বোল্ট দিয়ে সম্পন্ন করা হয় এবং সামুদ্রিক ভাসমান ক্রেন দিয়ে 7-10 দিনের মধ্যে শেষ করা যেতে পারে, ঐতিহ্যগত অবিচ্ছেদ্য প্ল্যাটফর্মের সমাবেশ চক্রের তুলনায় 50% কম;

ক্রেন মডুলার রক্ষণাবেক্ষণ: ক্রেন উইঞ্চ এবং লাফিং মেকানিজম মডুলার ডিজাইন গ্রহণ করে, যা ব্যর্থতার ক্ষেত্রে সম্পূর্ণরূপে বিচ্ছিন্ন এবং প্রতিস্থাপন করা যেতে পারে, রক্ষণাবেক্ষণের সময়কে 12 ঘন্টা/সময়ে হ্রাস করে; স্পুড লেগ র্যাকটি NM500 পরিধান-প্রতিরোধী ইস্পাত (কঠোরতা ≥500HB) দিয়ে তৈরি যার পরিষেবা জীবন ≥25 বছর গভীর সমুদ্রের পরিবেশে, ঘন ঘন প্রতিস্থাপন ছাড়াই।

বিস্তারিত প্রযুক্তিগত পরামিতি

কোর অ্যাপ্লিকেশন দৃশ্যকল্প

অফশোর প্ল্যাটফর্ম নির্মাণ ও সম্প্রসারণ

বোহাই উপসাগর এবং দক্ষিণ চীন সাগরের মতো অফশোর তেল এবং গ্যাস ক্ষেত্রে, 300-500-টন প্ল্যাটফর্ম ডেক মডিউল এবং সরঞ্জামের বগি উত্তোলন করুন। 800-টন ক্রেন একটি একক অপারেশনে ±0.5m অবস্থান নির্ভুলতার সাথে স্প্লিসিং বিচ্যুতি এড়াতে ভারী মডিউল উত্তোলন সম্পূর্ণ করতে পারে। এটি প্রতিদিন 4-5টি মডিউল উত্তোলন ক্রিয়াকলাপ সম্পূর্ণ করতে পারে, ঐতিহ্যগত ভাসমান ক্রেনের তুলনায় 40% দক্ষতা বৃদ্ধি করে।

বার্ধক্যজনিত অফশোর প্ল্যাটফর্মগুলির কাঠামোগত শক্তিবৃদ্ধির জন্য, 200-300-টন শক্তিবৃদ্ধি উপাদানগুলি (যেমন সমর্থন বিম এবং অ্যান্টি-ক্লিসন ডিভাইস) উত্তোলন করুন। প্ল্যাটফর্মের স্থিতিশীল কাজের পৃষ্ঠটি উত্তোলন ক্রিয়াকলাপে বাতাস এবং তরঙ্গের প্রভাবকে হ্রাস করে, শক্তিবৃদ্ধি নির্মাণের সুরক্ষা নিশ্চিত করে।

অফশোর উইন্ড পাওয়ার ইনস্টলেশন

জিয়াংসু এবং ফুজিয়ানের উপকূলে 16 মেগাওয়াট অফশোর উইন্ড ফার্মে, 800-টন উইন্ড টারবাইন জেনারেটর এবং 300-টন টাওয়ার ব্যারেল উত্তোলন করুন। ক্রেনের উত্তোলন উচ্চতা ≥80 মিটার, 100-মিটার জলের গভীরতায় কাজ করার জন্য উপযুক্ত। স্বয়ংক্রিয় সমতলকরণ সিস্টেম বায়ু এবং তরঙ্গের কাতগুলির জন্য ক্ষতিপূরণ দেয়, নিশ্চিত করে যে জেনারেটর এবং টাওয়ার ব্যারেলের মধ্যে সমঅক্ষীয়তার বিচ্যুতি ≤1 মিমি।

অফশোর উইন্ড টারবাইন ফাউন্ডেশনের রক্ষণাবেক্ষণের জন্য, 100-200-টন রক্ষণাবেক্ষণ সরঞ্জাম (যেমন পানির নিচে কাটার ডিভাইস এবং গ্রাউটিং সরঞ্জাম) উত্তোলন করুন। প্ল্যাটফর্মের স্থিতিশীল মুরিং অবিচ্ছিন্ন 72-ঘন্টা রক্ষণাবেক্ষণ অপারেশন সক্ষম করে।

ডুবে যাওয়া জাহাজ উদ্ধার এবং জলপথে বাধা ক্লিয়ারেন্স

পূর্ব চীন সাগর এবং হলুদ সাগরের মতো সমুদ্রে, 300-800-টন ডুবে যাওয়া জাহাজগুলি (যেমন কার্গো জাহাজ এবং প্রকৌশল জাহাজ) উদ্ধার করে। ক্রেন দ্বারা মাল্টি-পয়েন্ট সিঙ্ক্রোনাস উত্তোলন ডুবে যাওয়া জাহাজের বিকৃতি রোধ করে। প্ল্যাটফর্মটি ≤6 মিটারের ঢেউ সহ্য করতে পারে, জটিল সমুদ্রের পরিস্থিতিতে অবিচ্ছিন্ন ক্রিয়াকলাপ সক্ষম করে।

HAIDING SHIPYARD Hoisting Self-Evelating Platform জলপথ থেকে ভারী বাধা (যেমন পরিত্যক্ত স্তূপ এবং বড় উপাদান) অপসারণ করতে পারে। 200-500 টন উত্তোলন ক্ষমতা সহ, ক্রেনটি নিরাপদ নেভিগেশন নিশ্চিত করে, পরিবহন জাহাজে বাধাগুলিকে সঠিকভাবে অবস্থান করে এবং স্থানান্তর করে।

বড় সামুদ্রিক সরঞ্জাম স্থানান্তর

পরিবহন জাহাজ থেকে অপারেশন প্ল্যাটফর্মে 500-800-টন গভীর-সমুদ্র অনুসন্ধান সরঞ্জাম (যেমন মনুষ্য নিমজ্জিত মাদার জাহাজের মডিউল এবং সমুদ্রতল পর্যবেক্ষণ নেটওয়ার্ক ঘাঁটি) উত্তোলন করুন। ±0.5m অবস্থান নির্ভুলতা সরঞ্জামের সংঘর্ষের ক্ষতি প্রতিরোধ করে।

উপকূলীয় বন্দরে, 300-500-টন পোর্ট যন্ত্রপাতি স্থানান্তর করুন (যেমন কোয়ের ক্রেন এবং গ্যান্ট্রি ক্রেন)। প্ল্যাটফর্মটি সাধারণ পিয়ারে ডক করতে পারে, বিশেষ ভারী-উত্তোলন টার্মিনালের প্রয়োজনীয়তা দূর করে এবং স্থানান্তর ব্যয় হ্রাস করে।

কাস্টমাইজেশন পরিষেবা

প্যারামিটার এবং ফাংশন কাস্টমাইজেশন: অপারেশন পরিস্থিতি অনুযায়ী স্পুড লেগ দৈর্ঘ্য (120 মি পর্যন্ত) এবং ক্রেন কনফিগারেশন (যেমন, 1000-টন ক্লাস ক্রেনে আপগ্রেড করা) সামঞ্জস্য করুন; মেরু সমুদ্র অঞ্চলের জন্য স্পুড লেগ বরফ-ভাঙা ডিভাইস এবং প্ল্যাটফর্ম নিরোধক সিস্টেম যুক্ত করুন; উচ্চ-লবণ-স্প্রে পরিবেশের জন্য স্টেইনলেস স্টীল ক্রেন উপাদান আপগ্রেড করুন;

মূল্য সংযোজন পরিষেবা: HAIDING SHIPYARD Hoisting Self-Evelating Platform আন্তর্জাতিক শ্রেণীবিভাগ সার্টিফিকেশন (ABS/CCS/DNV) এবং প্ল্যাটফর্মের জন্য সামুদ্রিক উত্তোলন অপারেশন পারমিট পরিচালনা করতে সহায়তা করতে পারে; উত্তোলন পরিকল্পনা নকশা প্রদান (যেমন, উপাদান চাপ বিশ্লেষণ, উত্তোলন পথ পরিকল্পনা); "প্ল্যাটফর্ম + উত্তোলন + অপারেশন এবং রক্ষণাবেক্ষণ" সমন্বিত পরিষেবা প্রদানের জন্য সামুদ্রিক প্রকৌশল নির্মাণ দলের সাথে সংযোগ স্থাপন করুন, উত্তোলনের কাজগুলি দক্ষভাবে সম্পন্ন করা নিশ্চিত করুন।
