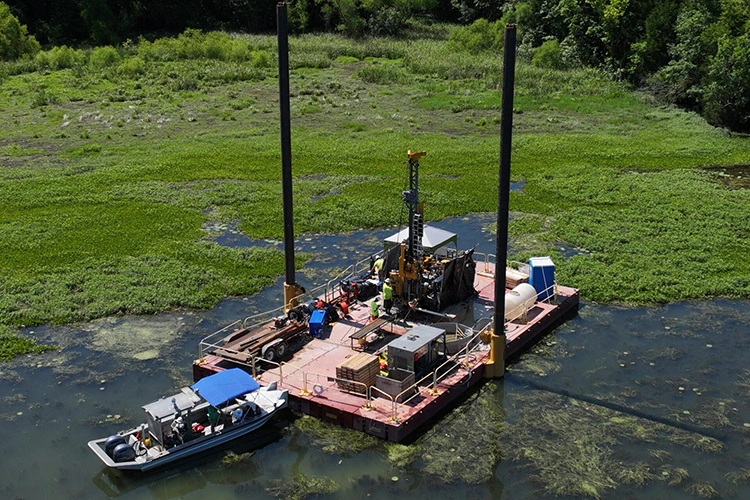

মডুলার পন্টুন

পরামিতি বিভাগ

নির্দিষ্ট আইটেম

HD-H50 সিরিজ

HD-S50 সিরিজ

HD-S70 সিরিজ

মন্তব্য

মৌলিক মাত্রা

মডিউল দৈর্ঘ্য × প্রস্থ × উচ্চতা (মি)

2.0×1.8×1.2

3.0×2.0×1.5

4.0×2.5×1.8

পরিবহণের জন্য মানসম্মত

মডিউল ওজন (টি)

≤8

≤12

≤18

সড়ক পরিবহন সীমা মেনে চলে

গঠন এবং উপাদান

প্রধান উপাদান

গ্রেড A-36 ইস্পাত (10 মিমি)

গ্রেড A-36 ইস্পাত (12 মিমি)

গ্রেড A-36 + HSLA ইস্পাত (16 মিমি)

পেটেন্ট রোল গঠিত গঠন সঙ্গে ডেক

লোড ক্ষমতা

ঘনীভূত লোড 15,000 পিএসএফ, ইউনিফর্ম লোড 400 কেজি/㎡

ঘনীভূত লোড 20,000 পিএসএফ, ইউনিফর্ম লোড 450 কেজি/㎡

ঘনীভূত লোড 25,000 পিএসএফ, ইউনিফর্ম লোড 500 কেজি/㎡

বিভিন্ন ওজন সরঞ্জাম অভিযোজিত

বিরোধী জারা

অভ্যন্তরীণ আবরণ

বায়ো-ফ্লোট মরিচা প্রতিরোধক (≥150μm)

বাম হিসাবে একই

বাম হিসাবে একই

বায়োডিগ্রেডেবল, পরিবেশ বান্ধব

বাহ্যিক সুরক্ষা

জিঙ্ক অ্যানোড + সামুদ্রিক আবরণ (≥300μm)

বাম হিসাবে একই

বাম হিসাবে একই

সমুদ্রের জল/মিঠা জলের ক্ষয় প্রতিরোধ করে

পরিবহন ও সমাবেশ

পরিবহন পদ্ধতি

সাধারণ ট্রাক (≥4 ইউনিট/সময়)

সাধারণ ট্রাক (≥2 ইউনিট/সময়)

ওভার প্রস্থ ট্রাক (2 ইউনিট/সময়)

পরিবহন দক্ষতা উন্নত করে

সমাবেশের সময় (একক মডিউল)

≤ 1.5 ঘন্টা

≤2 ঘন্টা

≤ 2.5 ঘন্টা

2-জনের দল দ্বারা সম্পন্ন

সার্টিফিকেশন

পণ্য সার্টিফিকেশন

ABS সার্টিফিকেশন, ISO 9001:2015 সার্টিফিকেশন

বাম হিসাবে একই

বাম হিসাবে একই

আন্তর্জাতিক সামুদ্রিক নিয়ম মেনে চলে

প্যারামিটার আইটেম

HD-H50 সিরিজ

HD-S50 সিরিজ

HD-S70 সিরিজ

ইউনিট

মডিউলের মাত্রা (দৈর্ঘ্য × প্রস্থ × উচ্চতা)

6.0×5.4×3.6

9.1×6.1×4.6

12.2×7.6×5.5

m

একক মডিউল ওজন

≤8

≤12

≤18

টন

উচ্ছ্বাস উচ্চতা কেন্দ্র

1.8

2.3

2.8

m

খসড়া (আনলোড করা)

0.6

0.8

1.0

m

সর্বোচ্চ খসড়া

1.2

1.5

1.8

m

প্ল্যাটফর্ম প্রতি স্ট্যান্ডার্ড মডিউল

4-12

3-8

2-6

ইউনিট

প্ল্যাটফর্মের সর্বোচ্চ আকার

36×16

48×20

60×25

m²

প্যারামিটার আইটেম

HD-H50 সিরিজ

HD-S50 সিরিজ

HD-S70 সিরিজ

বর্ণনা

প্রধান গঠন উপাদান

গ্রেড A-36 ইস্পাত (10 মিমি)

গ্রেড A-36 ইস্পাত (12 মিমি)

গ্রেড A-36 + HSLA ইস্পাত (16 মিমি)

ফলন শক্তি ≥36 ksi

ডেক উপাদান

HSLA উচ্চ-শক্তি ইস্পাত (12 মিমি)

HSLA উচ্চ-শক্তি ইস্পাত (14 মিমি)

HSLA উচ্চ-শক্তি ইস্পাত (16 মিমি)

পেটেন্ট রোল-গঠিত

ডেক পৃষ্ঠ চিকিত্সা

এমবসড অ্যান্টি-স্লিপ (ঘর্ষণ সহগ ≥0.8)

এমবসড অ্যান্টি-স্লিপ (ঘর্ষণ সহগ ≥0.8)

এমবসড অ্যান্টি-স্লিপ (ঘর্ষণ সহগ ≥0.8)

পরিধান-প্রতিরোধী খাদ অনুপ্রবেশ চিকিত্সা

স্ট্রাকচারাল সেফটি ফ্যাক্টর

≥1.8

≥1.8

≥1.8

গ্রেড 8 বায়ু এবং তরঙ্গ অবস্থার অধীনে

ইন্টার-মডিউল সংযোগ

ডাবল-ওয়েব ফ্ল্যাঞ্জ + প্রেস্ট্রেসড বোল্ট

ডাবল-ওয়েব ফ্ল্যাঞ্জ + প্রেস্ট্রেসড বোল্ট

ডাবল-ওয়েব ফ্ল্যাঞ্জ + প্রেস্ট্রেসড বোল্ট

বিচ্ছিন্ন এবং পুনরায় ব্যবহারযোগ্য ≥50 বার

কর্নার ডিজাইন

আর্ক ট্রানজিশন (R≥50mm)

আর্ক ট্রানজিশন (R≥50mm)

আর্ক ট্রানজিশন (R≥50mm)

স্ট্রেস ঘনত্ব ছড়িয়ে দিন

প্যারামিটার আইটেম

HD-H50 সিরিজ

HD-S50 সিরিজ

HD-S70 সিরিজ

ইউনিট

ঘনীভূত লোড

15,000

20,000

২৫,০০০

psf (kPa)

ইউনিফর্ম লোড

≥400

≥450

≥500

kg/m²

সর্বোচ্চ একক-পয়েন্ট লোড ক্ষমতা

50

80

100

টন

সর্বাধিক বায়ু এবং তরঙ্গ প্রতিরোধের ক্লাস

গ্রেড 7 (বাতাসের গতি ≤17.1মি/সেকেন্ড)

গ্রেড 8 (বাতাসের গতি ≤20.7 মি/সেকেন্ড)

গ্রেড 8 (বাতাসের গতি ≤20.7 মি/সেকেন্ড)

-

সর্বোচ্চ তরঙ্গ প্রতিরোধের উচ্চতা

≤2.0

≤2.5

≤3.0

m

সর্বাধিক অপারেটিং টিল্ট কোণ

±15°

±12°

±10°

-

সর্বাধিক স্থিতিশীল লোড-ভারবহন কোণ

±20°

±18°

±15°

-

প্যারামিটার আইটেম

HD-H50 সিরিজ

HD-S50 সিরিজ

HD-S70 সিরিজ

ইউনিট

একক মডিউল উচ্ছ্বাস

≥30

≥50

≥80

টন

বেসলাইন থেকে উচ্ছ্বাস উচ্চতার কেন্দ্র

1.8

2.3

2.8

m

রোল পিরিয়ড

≥4.0

≥5.0

≥6.0

s

পিচ পিরিয়ড

≥6.0

≥7.0

≥8.0

s

ফ্রিবোর্ড উচ্চতা

2.4

3.1

3.7

m

স্থিতিশীলতার মানদণ্ড নম্বর

≥1.2

≥1.2

≥1.2

-

প্যারামিটার আইটেম

HD-H50 সিরিজ

HD-S50 সিরিজ

HD-S70 সিরিজ

ইউনিট

পরিবহন পদ্ধতি

সাধারণ ট্রাক (≥4 ইউনিট/সময়)

সাধারণ ট্রাক (≥2 ইউনিট/সময়)

ওভার প্রস্থ ট্রাক (2 ইউনিট/সময়)

-

সমাবেশের সময় (একক মডিউল)

≤1.5

≤2.0

≤2.5

ঘন্টা

সমাবেশ দলের আকার

2 জন

2-3 জন

3-4 জন

-

উত্তোলন পয়েন্টের সংখ্যা

4 (শীর্ষ)

4 (শীর্ষ)

6 (শীর্ষ + পার্শ্ব)

-

উত্তোলন পদ্ধতি

একক-পয়েন্ট / মাল্টি-পয়েন্ট লিফটিং

একক-পয়েন্ট / মাল্টি-পয়েন্ট লিফটিং

একক-পয়েন্ট / মাল্টি-পয়েন্ট লিফটিং

-

সর্বাধিক পরিবহন মাত্রা

6.2×5.6×3.8

9.3×6.3×4.8

12.5×7.8×5.7

m

প্যারামিটার আইটেম

প্রযুক্তিগত সূচক

ইউনিট / বর্ণনা

অভ্যন্তরীণ বিরোধী জারা

বায়ো-ফ্লোট বায়ো-ফ্রেন্ডলি মরিচা প্রতিরোধক (≥150μm)

শুষ্ক ফিল্ম বেধ, ভারী ধাতু-মুক্ত

বাহ্যিক বিরোধী জারা

জিঙ্ক অ্যানোডস (1 সেট/10㎡) + বারিল মেরিন-গ্রেড আবরণ (≥300μm)

শুকনো ফিল্ম বেধ

আন্ডারওয়াটার কম্পোনেন্ট সার্ভিস লাইফ

≥15

বছর

স্বাদুপানির পরিবেশ পরিষেবা জীবন

≥20

বছর

সিলিং স্ট্রিপ উপাদান

ইপিডিএম ইথিলিন প্রোপিলিন ডায়েন মনোমার রাবার

তাপমাত্রা প্রতিরোধের: -40℃~80℃

সিলিং স্ট্রিপ সার্ভিস লাইফ

≥5

বছর (অথবা 50টি বিচ্ছিন্নকরণ-সমাবেশ চক্র)

পরিধান-প্রতিরোধী স্তর কঠোরতা

≥300

এইচবি (ব্রিনেল হার্ডনেস)

বার্ষিক পরিধান ক্ষতি

≤0.1

মিমি

কনফিগারেশন আইটেম

পরামিতি বর্ণনা

সংযোগ পদ্ধতি

এমবেডেড ফ্ল্যাঞ্জ + প্রেস্ট্রেসড হাই-স্ট্রেন্থ বোল্ট (M24)

সিলিং সিস্টেম

EPDM রাবার সিলিং রিং (কম্প্রেশন: 20-25%)

লকিং ডিভাইস

ডাবল-সেফটি বোল্ট (ব্যাস ≥32 মিমি)

পজিশনিং সিস্টেম

গাইড পিন + পজিশনিং গ্রুভ (নির্ভুলতা ≤2 মিমি)

সংযোগ শক্তি

≥1.5 মডিউলের সর্বোচ্চ শিয়ার ফোর্সের গুণ

ইন্টারফেসের ধরন

পরামিতি স্পেসিফিকেশন

উদ্দেশ্য

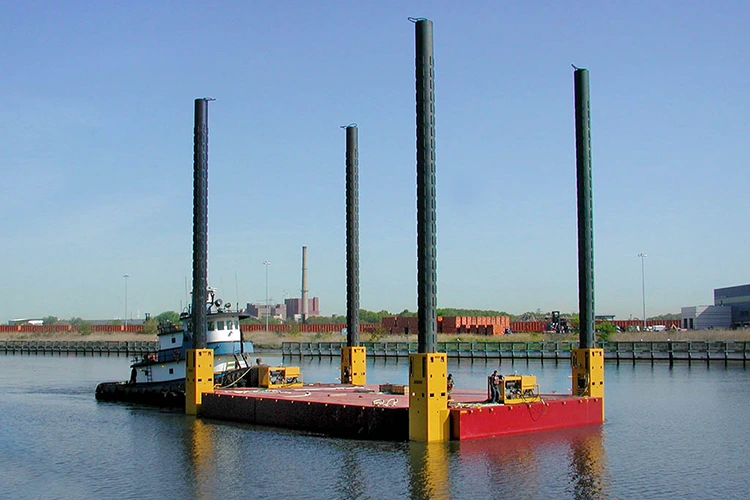

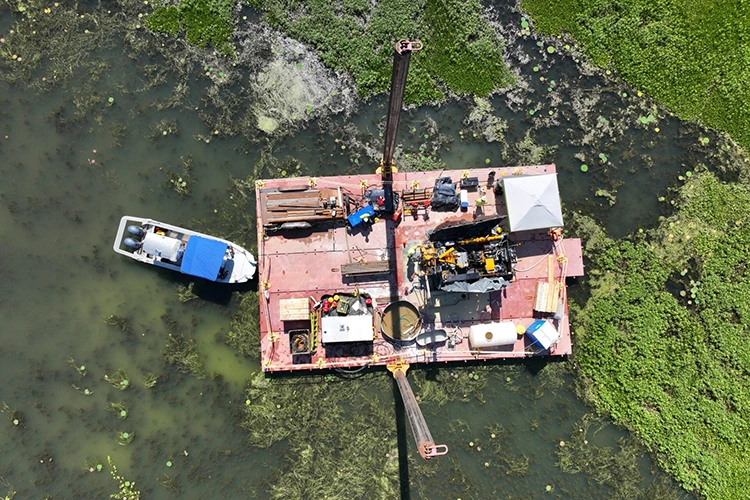

স্পাড লেগ ইন্টারফেস

ব্যাস: 800-1200 মিমি (ঐচ্ছিক)

প্ল্যাটফর্ম পজিশনিং এবং ফিক্সিং

উইঞ্চ ইন্টারফেস

পুল ফোর্স: ≤50kN (ঐচ্ছিক)

প্ল্যাটফর্ম ডিসপ্লেসমেন্ট / পজিশনিং

থ্রাস্টার ইন্টারফেস

শক্তি: ≤100kW (ঐচ্ছিক)

প্ল্যাটফর্ম স্ব-চালনা

মুরিং বোলার্ড

পুল ফোর্স: ≥50kN (স্ট্যান্ডার্ড হিসাবে 4 ইউনিট)

মুরিং ও ফিক্সিং

ক্যাবল চ্যানেল

ব্যাস: ≥150 মিমি (স্ট্যান্ডার্ড হিসাবে 4 ইউনিট)

পাওয়ার / সিগন্যাল ট্রান্সমিশন

বোর্ডিং মই ইন্টারফেস

লোড ক্ষমতা: ≥500 কেজি (স্ট্যান্ডার্ড হিসাবে 2 ইউনিট)

পার্সোনেল বোর্ডিং / নামানো

অ্যাপ্লিকেশন দৃশ্যকল্প

প্রস্তাবিত সিরিজ

সাধারণ কনফিগারেশন

সর্বোচ্চ অপারেটিং লোড

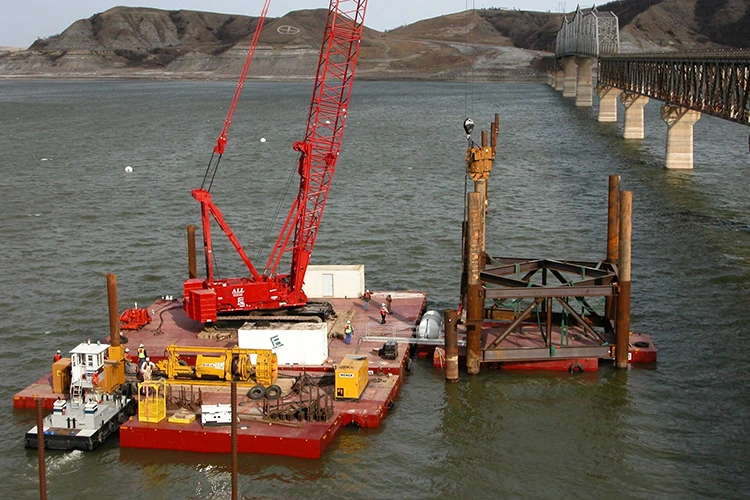

অভ্যন্তরীণ নদী সেতু রক্ষণাবেক্ষণ

HD-H50

4-6 মডিউল (12-18 মি দৈর্ঘ্য)

50 টন (একক মডিউল)

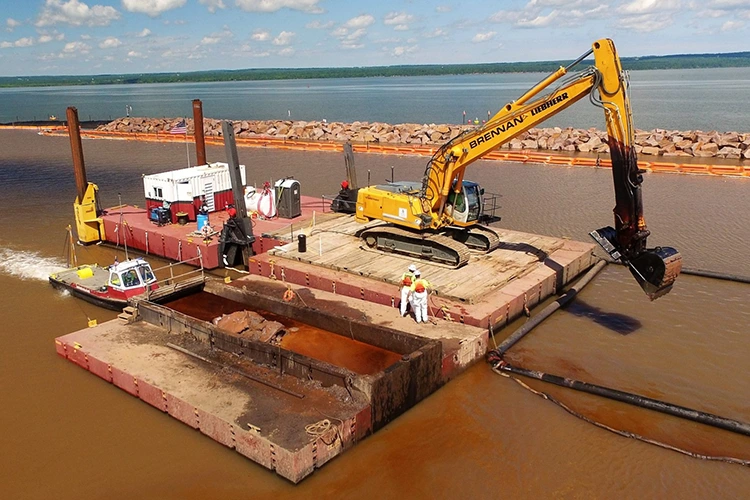

ছোট আকারের ড্রেজিং সহায়তা

HD-H50 / HD-S50

6-8 মডিউল (18-24 মি দৈর্ঘ্য)

80 টন (সংমিশ্রণ)

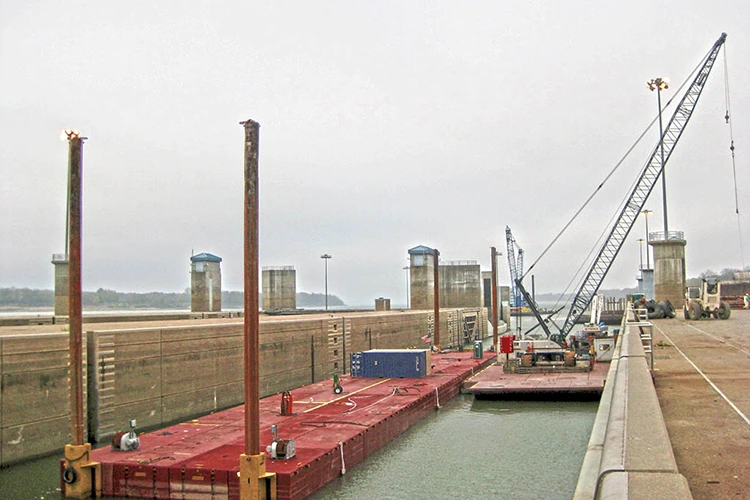

পোর্ট অস্থায়ী ঘাট

HD-S50

8-10 মডিউল (24-30 মি দৈর্ঘ্য)

150 টন (সংমিশ্রণ)

অফশোর উইন্ড পাওয়ার কনস্ট্রাকশন

HD-S70

6-8 মডিউল (30-40 মি দৈর্ঘ্য)

200 টন (সংমিশ্রণ)

সাবমেরিন পাইপলাইন বিছানো

HD-S50 / HD-S70

8-12 মডিউল (30-50 মি দৈর্ঘ্য)

250 টন (সংমিশ্রণ)

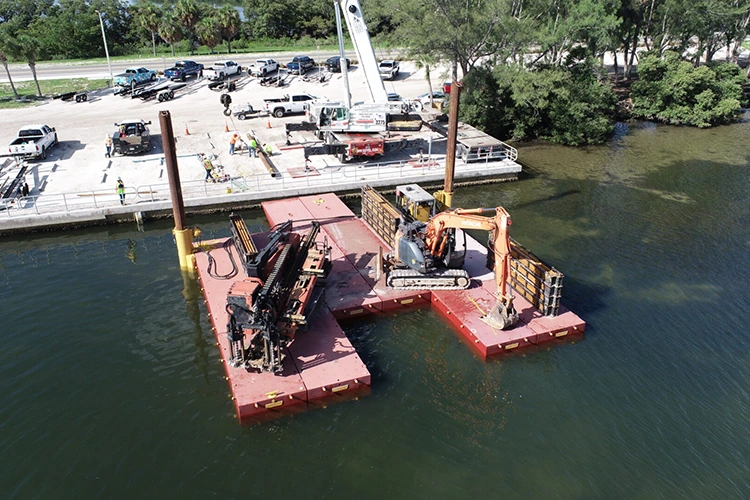

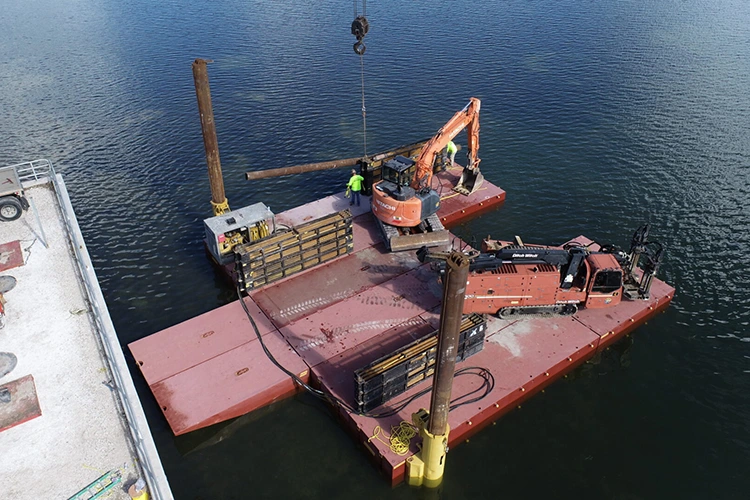

ভারী যন্ত্রপাতি স্থানান্তর

HD-S70

4-6 মডিউল (20-30 মি দৈর্ঘ্য)

100 টন (একক মডিউল)

পরিবেশগত অবস্থা

প্রযোজ্য সিরিজ

পরামিতি প্রয়োজনীয়তা

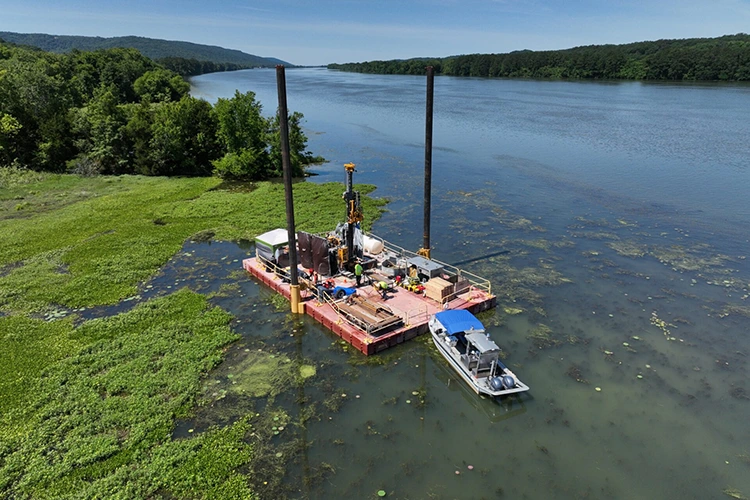

মিঠা পানির অভ্যন্তরীণ নদী

সমস্ত সিরিজ

বিরোধী জারা গ্রেড ≥ স্বাদু পানির মান

উপকূলীয় লবণাক্ত জল

HD-S50 / HD-S70

বিরোধী জারা গ্রেড ≥ সমুদ্রের জল স্ট্যান্ডার্ড

অফশোর উইন্ড অ্যান্ড ওয়েভ এরিয়া

HD-S70

বায়ু এবং তরঙ্গ প্রতিরোধ ≥ গ্রেড 8, তরঙ্গ উচ্চতা ≤3 মি

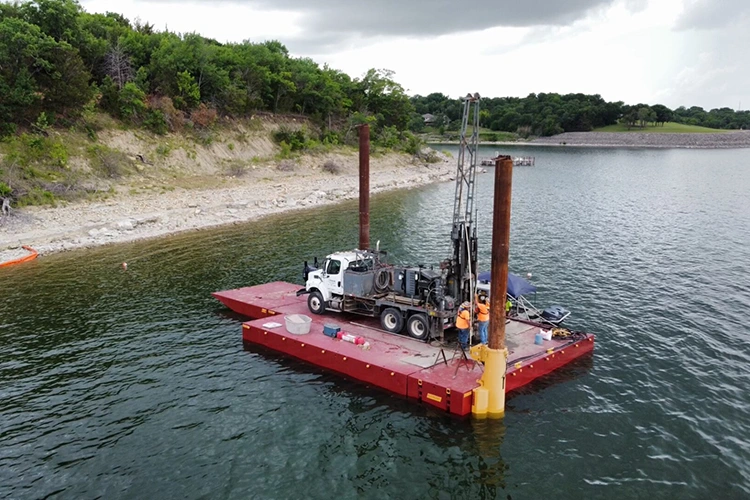

অগভীর জল (≤5 মি)

HD-H50

খসড়া ≤1.2 মি, ঐচ্ছিক অগভীর স্পড

মাঝারি জলের গভীরতা (5-15 মি)

HD-S50

খসড়া ≤1.5 মি, ঐচ্ছিক লম্বা স্পডস

গভীর জল (≥15m)

HD-S70

খসড়া ≤1.8m, ঐচ্ছিক মুরিং সিস্টেম

উন্নতির ধরন

পরামিতি সামঞ্জস্য

প্রযোজ্য দৃশ্যকল্প

হেভি-লোড এনহান্সমেন্ট

ডেক 20-25 মিমি পুরু, গঠন শক্তিশালী

100-টন ইকুইপমেন্ট বিয়ারিং

নিম্ন-তাপমাত্রা বৃদ্ধি

উপাদান নিম্ন-তাপমাত্রা ইস্পাত আপগ্রেড (যেমন, S355J2W)

পোলার/কোল্ড জোন এনভায়রনমেন্ট (-40℃~0℃)

উচ্চ-তাপমাত্রা বৃদ্ধি

বিশেষ আবরণ + তাপ নিরোধক ডিজাইন

গ্রীষ্মমন্ডলীয় / উচ্চ-তাপমাত্রা পরিবেশ (≥40℃)

লাইটওয়েট এনহান্সমেন্ট

আংশিক কাঠামো অ্যালুমিনিয়াম খাদ ব্যবহার করে (6061-T6)

ঘন ঘন চলাচল / বিমান পরিবহন পরিস্থিতি

বর্ধিত ফাংশন

পরামিতি কনফিগারেশন

বর্ণনা

সেলফ-প্রপালশন সিস্টেম

থ্রাস্টার (পাওয়ার ≤200kW) + কন্ট্রোল সিস্টেম

সর্বোচ্চ গতি ≤5 নট

পজিশনিং সিস্টেম

মুরিং সিস্টেম (4 অ্যাঙ্কর) + GPS + সোনার

অবস্থান নির্ভুলতা ≤1মি

উত্তোলন সিস্টেম

হাইড্রোলিক / ইলেকট্রিক লিফটিং (স্ট্রোক ≤3মি)

জলস্তরের পরিবর্তনের সাথে খাপ খায়

মডুলার সুপারস্ট্রাকচার

বিচ্ছিন্নযোগ্য ওয়ার্কশপ/কন্ট্রোল রুম

ছায়া/সুরক্ষা প্রদান করে

সার্টিফিকেশন টাইপ

স্ট্যান্ডার্ড নম্বর

মূল পরামিতি প্রয়োজনীয়তা

ক্লাসিফিকেশন সোসাইটি সার্টিফিকেশন

ABS "অভ্যন্তরীণ এবং উপকূলীয় পরিষেবার জন্য ইস্পাত জাহাজ নির্মাণ এবং শ্রেণিবদ্ধ করার নিয়ম"

স্ট্রাকচারাল সেফটি ফ্যাক্টর ≥1.8, স্থায়িত্ব ≥1.2

পরিবেশগত সার্টিফিকেশন

ইন্টারন্যাশনাল মেরিটাইম এনভায়রনমেন্টাল স্ট্যান্ডার্ড (MEPC.227(64))

মরিচা প্রতিরোধক: ভারী ধাতু-মুক্ত এবং বায়োডিগ্রেডেবল

গুণমান ব্যবস্থাপনা সিস্টেম

ISO 9001:2015

সম্পূর্ণ-প্রক্রিয়া গুণ নিয়ন্ত্রণ

2015

সম্পূর্ণ-প্রক্রিয়া গুণ নিয়ন্ত্রণ

নিরাপত্তা মান

GB/T 36143-2018

উচ্ছ্বাস নিরাপত্তা ফ্যাক্টর ≥1.5

পরামিতি বিভাগ

HD-H50

HD-S50

HD-S70

মডিউল মাত্রা (মি)

6.0×5.4×3.6

9.1×6.1×4.6

12.2×7.6×5.5

একক ওজন (টন)

≤8

≤12

≤18

সর্বোচ্চ লোড (কেজি/মি²)

400

450

500

একক মডিউল উচ্ছ্বাস (টন)

30

50

80

সমাবেশের সময় (ঘন্টা)

1.5

2.0

2.5

পরিবহন পদ্ধতি

সাধারণ ট্রাক (4 ইউনিট/সময়)

সাধারণ ট্রাক (2 ইউনিট/সময়)

ওভার প্রস্থ ট্রাক (2 ইউনিট/সময়)

জারা বিরোধী জীবন (বছর)

≥15 (সমুদ্রের জল) / 20 (মিঠা জল)

≥15 (সমুদ্রের জল) / 20 (মিঠা জল)

≥15 (সমুদ্রের জল) / 20 (মিঠা জল)
